Какие бывают для управления вентиляцией шкафы, обзор моделей

Какие бывают для управления вентиляцией шкафы, обзор моделей

Для запуска системы обмена воздуха используется шкаф управления вентиляцией, который очень прост в использовании. Его эксплуатация возможна с различным видом вентиляционного оборудования. При выборе технического устройства следует руководствоваться параметрами, а также учитывать условия и цели эксплуатации.

Предназначение

Шкаф управления вентилятором дымоудаления повышает требования безопасности во время работы вентиляционных установок, при этом поддерживая нормы температурно-влажностного режима. С помощью оборудования, размещенного в нем, несложно установить постоянную скорость движения воздуха и поддерживать этот показатель на определенном уровне.

Вентиляционными системами оснащаются производственные участки, где требуется поддерживать оптимальные показатели внешней среды, в том числе обеспечивать очистку воздуха от мелких частиц и пыли. Предназначение шкафа — размещение функциональных элементов, обеспечивающих работу вентиляции.

Возможные варианты автоматического щита для систем вентиляции:

  • с водным подогревом;
  • с электроподогревом;
  • с минимизацией вредных составляющих в воздухе рабочей зоны или рекуперацией;
  • с функцией очищения и последующего использования отработки воздуха или рециркуляцией;
  • обеспечение противодымных условий труда;
  • приточные, вытяжные или приточно-вытяжные системы.

Работа шкафа осуществляется в летнем или дежурных режимах. Первый режим температура наружного воздуха не контролируется. В случае понижения температуры воздуха режим защиты автоматически дополняется приточкой.

Вентиляторы

Вентиляция

Как управлять вентиляцией

Какие задачи выполняет щит управления вентиляцией

Производство щитов управления вентиляцией

Какие модели встречаются

Производитель на сегодняшний день предлагает модели шкафов управления вентиляцией в ассортименте:

  • блоки управления систем дымоудаления и проветривания. Предназначены для автоматического удаления дыма, управления датчиками климата и иных систем. Имеет внутри трансформатор для преобразования токов, кнопки для отключения при аварийных ситуациях. С его помощью осуществляется контроль за повышением температур и задымленности;
  • щиты питания и управления приточной вентиляцией. Устройства многофункциональны, предназначены для эксплуатации подвесных и напольных вентустановок. Также они используются для водяного охлаждения, защиты от перегрева от электроустановок, водяного нагрева и фреонового охлаждения;
  • щиты для питания и управления приточной и вытяжной вентиляцией с рекуператором, выполненным с гликолем. Это свободно-программируемый контроллер, оборудованный датчиками температурного режима, заслонками от наружной окружающей среды, защитой от конденсации, нагревателями от нагрева электрической сети, циркуляционными насосами. В конструктивном исполнении имеется множество блокировок от повышенных температур и замерзания, от чрезвычайных ситуаций и иных происшествий;
  • с пластинчатым рекуператором. Шкаф управления приточной вентиляцией можно настраивать без особых затруднений. Он оборудован специальными заслонками от наружных температур, водным калорифером и охладителем, электронагревателем, насосами для рециркуляции воздуха, компрессором и конденсационным устройством.

В промышленных отраслях зачастую встречается оборудование, которые нельзя включать без включения вентиляционных устройств, например, заточные станки.

Клапаны дымоудаления
Шкаф с клапанами дымоудаления

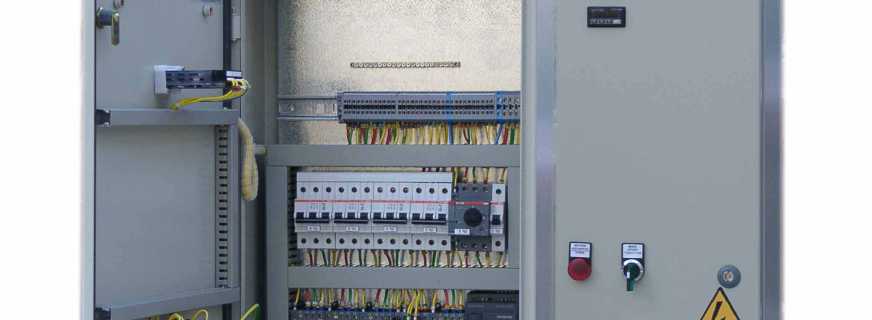

Щит управления вентиляцией
Управление вентиляцией
Щит управления приточно-вытяжной установкой
Управление приточно-вытяжной установкой

Материалы изготовления

При проектировании конструкции оборудования венсистем учитываются условия эксплуатации, в которых они будут бесперебойно функционировать. Внутренние части шкафа редко устанавливаются снаружи панели.

При разработке проекта принимается во внимание:

  • температура окружающей среды при работе. Если не соблюдается температурный режим, то эксплуатационные характеристики будут ухудшены. Материал быстро оплавится, износится, и энергооборудование, размещенное внутри, придет в негодность;
  • влажностный режим тоже необходимо обеспечить в пределах нормативных показателей, чтобы не возникало коротких замыканий на электрических частях;
  • обеспечение высоты относительно уровня моря. Этот показатель влияет на устройство принудительной вентиляции, так как условия теплообмена ухудшаются при изменении параметров атмосферного давления.

При установке оборудования среда внутри шкафа, по сравнению с наружными показателями воздуха, изменяется. По результатам проведенных исследований выпускаются шкафы для оснащения вентсистем с открывающимися крышками. Но зачастую пользуются действующими нормативами климатизации для соответствующих внешних параметров эксплуатации, при этом принимается в учет:

  • рабочая температура;
  • температурные показатели внутри шкафа и снаружи технического устройства;
  • показатель излучаемой мощности оборудования;
  • заданная высота над уровнем Балтийского моря.

При выборе материала следует учитывать данные о размерах проектируемого шкафа, типе установки, а далее подобрать один из существующих материалов, задать высоту относительно уровня моря с учетом показателей внешней среды и расчетной мощности, превышающей на 5% номинальную.

Системы автоматизации

Устройство для регуляции и управления вентиляторами вытяжки и притока воздуха

Устройство щита управления вентиляцией

Шкаф

Щит вентиляции

Основные элементы наполнения

Производитель на сегодняшний день предлагает шкафы для управления вентиляцией в широком ассортименте. Шкаф автоматики вентиляции устроен следующим образом:

  • частный преобразователь — это устройство для изменения входных параметров частотных характеристик на выходе, то есть лопасти вентилятора и двигателя изменяют скорости, что способствует плавному запуску двигателя. При этом не возникает перегрузки ни в ручном, ни в автоматическом режиме;
  • контроллер многопроцессорный — работа осуществляется за счет заложенной карты памяти. В свою очередь подразделяются на аналоговые и дискретные. У первых объем памяти заменяет от 10 до 30 единиц по сравнению со вторыми регуляторами;
  • рубильник — для отключения устройства по окончанию работ;
  • пускатели — конструктивные элементы для запуска вентиляционной системы;
  • автоматы — это коммутационные устройства для включения либо отключения токов в электрическую цепь или из цепи. В случае возникновения отклонений технологического процесса, например, короткого замыкания с их помощью осуществляется отключение;
  • контактор — электромагнитный механизм, предназначенный для включения или отключения оборудования дистанционно;
  • механизмы для защиты — устройства от возникновения возможных непредвиденных ситуаций;
  • реле — служит для замыкания или размыкания электроцепи в период эксплуатации устройства;
  • индикаторы режимов работы световые. Излучают яркий свет и обеспечивают контроль за работой системы вентиляции в период выполнения производственных задач.

Щит управления вентиляторов дымоудаления прост в конструкторском исполнении и удобен во время эксплуатации, во время проведения ремонтных работ и при обслуживании.

Начинка шкафа



Вентиляция шкафа управления

Стандартный состав распределительных шкафов

Шкафы управления

Как правильно расположить

Чтобы обеспечить бесперебойную работу вентиляционных систем, необходимо знать некоторые нюансы размещения технического устройства.

Правила расположения следующие:

  • оборудование рассчитано на бесперебойную работу, в процессе эксплуатации следует учитывать температурный интервал от — 10 С до +55 С. Данные параметры не должны выходить за пределы;
  • корпуса шкафов управления противодымной вентиляцией и иные устройства для работы вентиляционных систем изготавливаются из пластика или металла. Степень защиты первого IP 45, где IP — это внутренняя защита, цифра «4» обозначает способность защитить корпус от твердых тел размеров, превышающим 1 мм, а кусков проволоки, наклепов металла от инструментов размеров не менее 1 мм. Обозначение цифры «5» — означает, что вода при напоре под любым углом не проникнет внутрь шкафа;
  • техническое устройство рассчитано на параметры напряжения от 220 В до 380 В;
  • частные характеристики тока составляют 50 Герц;
  • управляющий работой вентиляции шкаф устанавливается в местах, где исключена повышенная влажность, отсутствуют источники тепла, пылеобразования, а также отсутствует воздействие агрессивных химических веществ.

Нельзя производить монтажные работы в зонах радиационного и магнитного излучения, в местах попадания прямых солнечных лучей и радиопомехах. Идеальными местами для установки будут специализированные помещения диспетчерской или электрощитовой. После выполнения монтажных работ следует обязательно заземлить шкаф специальным устройством.

Работы по установке шкафа управления вентиляционными системами следует осуществлять согласно разработанному, согласованному и утвержденному проекту на основании действующих правил.

Видео

Фото

Щит для автоматики

Щит управления автоматики приточно-вытяжной вентиляции с рециркуляцией и водяным калорифером

Щит управления вентиляцией на базе контроллера

Щит управления вентиляцией

Щит управления приточной установкой с электрическим нагревом

Щит

Щиты автоматика

Щиты управления вентиляционными установками с водяным нагревателем

Щиты управления

Электрозащитное оборудование

Электротехнические настенные шкафы

Элементы управления закрыты прозрачной пластиковой крышкой
