Назначение шкафов учитывающих электроэнергию, обзор моделей

Назначение шкафов учитывающих электроэнергию, обзор моделей

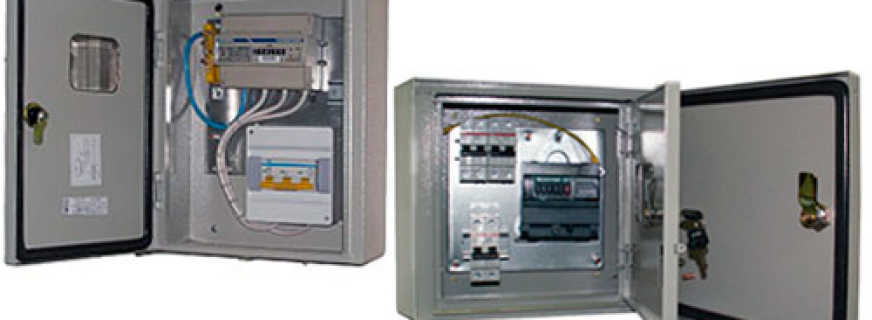

В каждом доме, квартире или предприятии имеется шкаф учета электроэнергии, необходимый для снятия показаний потребленного ресурса. Это оснащение специализированное, изготавливается в соответствии с правилами и нормативными документами.

Назначение изделия

Электрическая энергия перед тем как поступить к потребителю, проходит несколько этапов: генерирование и транспортирование по линиям энергопередач. Изначально электроэнергия поступает в щитки, после чего перераспределяется. Одновременно производится установка систем защиты, необходимых при возможных аварийных ситуаций и инцидентов. Щиты применяются в производственных отраслях, монтаж производится в жилых домах или общественных помещениях.

Основное назначение шкафа — прием и последующее распределение электрической энергии. Также он имеет функцию защиты линий от возможных перегрузок, коротких замыканий. Конструктивно изделие содержит следующие элементы:

  • защитную пластину из пластика или металла с закрепленными на ней выключателями;
  • устройства для подсчета потребленной энергии;
  • входной автомат.

Монтаж оборудования производится:

  • внутри зданий, сооружений;
  • на открытом воздухе.

Щитки рассчитаны на стандартное напряжение в сети 220 V или 380 V.

Шкафы учета электроэнергии производятся в простом исполнении, служат для приема, а также передачи электричества для функционирования бытовых приборов, розеток и осветительных устройств. Назначение щитков расширяется, и появляется необходимость изготавливать более сложные конструкции. Через один щиток может распределяться электрический ток на одну квартиру или целый дом.

Варианты шкафов учета

Использование электроэнергии

Наполнение учетного шкафа

Напольный шкаф

Темный шкаф учета электроэнергии

Разновидности

Всего существует несколько классов выпускаемых шкафов, подразделение производится по:

  • способу монтажа — конструктивное исполнение щитков бывает настенным или подвесным. Наибольшей популярностью пользуются короба, вписывающиеся в нишу, но только при определенных размерах, планируемых для размещения внутри стен;
  • выбору материала — комбинация металла с пластиком — идеальный вариант для изготовления шкафов, так как одновременно обеспечивается прочность, а материал играет роль диэлектрика.
Встраиваемый шкаф учета
Встраиваемый
Настенный шкаф учета
Навесной

Шкафы подразделяются следующим образом:

  • по месту установки: наружного или внутреннего конструктивного исполнения;
  • по способу размещения: напольные, встроенные или навесные;
  • по типу распределения электроэнергии: на предохранителях или автоматах;
  • по методу подключения прибора учета энергии: прямое питание или через трансформаторные приборы;
  • по показателю номинального тока: от 50 до 400 А;
  • по характеристике степени защиты оболочки: для размещения внутри помещения или на открытом воздухе (IP21 или IP54);
  • по размещению в разных климатических исполнениях (У3, УХЛ У31,);
  • согласно эксплуатационным характеристикам, в том числе отношение к внешним динамическим нагрузкам (М1, М2 и М3).
Квартирный шкаф
Квартирный
Уличный шкаф
Уличный

Разновидности шкафов для учета электрического тока:

  • ШУ-1 — это шкаф, оснащенный одним счетчиком, работающим от трансформатора или подключенным напрямую;
  • ШУ-2 — конструктивное исполнение этого оборудования предполагает установку двух счетчиков, подключенных через трансформатор или напрямую;
  • ШУ-1/Т — это устройство работает от одного счетчика, с предусмотренным подключением трансформатора и одной испытательной клеммной коробки (далее ИКК);
  • ШУ -2/Т — шкаф, оснащенный двумя трансформаторными счетчиками и парой ИКК;
  • ЩУР — распределительный щит для учета энергии, подключенного напрямую с распределителем электричества на несколько потребителей.

Изготовление, установка или монтаж шкафов учёта электроэнергии производится в соответствии с требованиями нормативных документов.

Шкафы учета ШУ-1
ШУ-1
Шкаф ШУ-1Т
ШУ-1-Т
Шкаф ШУ-2
ШУ-2
Шкаф ЩУР
ЩУР

Оснащение

Конструктивное исполнение распределительных шкафов учитывает одновременно безопасность и удобство при эксплуатации. Коробка состоит из основного корпуса и дверцы.

Перечень элементов оснащения:

  • крепежи для шкафов;
  • конструктивные элементы для ввода проводников электрического тока, аппаратов, зажимов и соединительные устройства;
  • контактные зажимы для присоединения наружных проводников электрического тока, в том числе специальные зажимы для присоединения нулевых рабочих проводящих элементов и сетей PE, N или PEN;
  • в дверной конструкции предусмотрено, что она открывается под углом. Это удобно при обслуживании, выполнении монтажных работ, плановых и иных видах ремонта;
  • внутри шкафов производится установка различных комплектующих: автоматические выключатели для дифференциального электрического тока и выключатели, предусмотренные без защиты от высокочастотных токов, модульные выключатели с разнофункциональными расцепителями С или В, а также коммутационными выключателями ручного управления;
  • для счетчиков электроэнергии прямого включения при изготовлении учитывается исполнение классом точности не ниже 2, при этом самый высокий показатель тока при эксплуатации не менее номинала от вводного аппарата;
  • цепи, устанавливаемые внутри шкафов, выполняются из медных проводников, предварительно изолированных, при этом выбор сечения производится с учетом схемы соединения составляющих конструкции и номинального показателя электрического тока;
  • для проводов предусмотрена изоляция, рассчитанная не менее чем на 660 V подаваемого напряжения.
  • нулевые защитные проводники PE, N изготовителем предусмотрены различных цветов на основании требований государственных стандартов;
  • при проектировании шкафов учитывается их исполнение. А именно, функционирование при умеренных климатических условиях. Категория размещения шкафов 1 обозначает, что щиты учета электроэнергии можно размещать на открытом воздухе. Группа условий при эксплуатации по отношению к влиянию механических воздействий является внешней.

Монтаж шкафов для учета потребленной энергии осуществляется в соответствии с Правилами, ГОСТами и иными нормативами, согласно ранее утвержденному проекту. С внутренней стороны дверок щитков должны быть четко прописаны номера автомата и в какое конкретно помещение осуществляется подача электроэнергии при включении рубильника.

Учет электроэнергии

Шкаф в раскрытом виде

Шкаф для учета

Шкаф с двумя дверцами

Шкаф с круглым окошком

Где нужно размещать

Устанавливаемые шкафы должны быть сертифицированы и иметь инструкцию по размещению, ремонту и эксплуатации. Требования к размещению:

  • монтаж щитков должен осуществляться в свободном месте для обслуживания, при этом помещение должно быть сухим, а температурный режим обеспечен не ниже 00 даже в зимнее время;
  • на основании нормативов размещение шкафов допускается в неотапливаемых помещениях электроподстанций, а также щитках наружной установки. Но для таких случаев предусматривается утепление на холодный период года: с помощью утепляющих шкафов или способов подогрева электрической лампой. При этом температура обогрева не должна превышать более 20 градусов;
  • шкафы, предназначенные для работы в производственной сфере, не следует устанавливать в условиях агрессивных сред и при температуре наружного воздуха более 400;
  • требования по высоте от коробки зажимов до пола должно быть в диапазоне от 0,8 до 1,7 м. В исключительных случаях допускается высота меньше 0,8, но не меньше 0,4 м.
  • если шкафы для учета электроэнергии требуется разместить в общественных зданиях, сооружениях, в том числе на лестничных клетках и в коридорах, то они должны закрываться, а показания потребленной электроэнергии должны быть выведены на отдельном циферблате;
  • конструктивное исполнение всех шкафов должно учитывать свободный доступ к клеммам и зажимам, установку или замену счетчика с лицевой стороны шкафа;
  • к требованиям безопасности при установке и замене счетчиков при напряжении 380 В относится отключение с помощью коммутационных аппаратов на расстоянии не превышающем 10 м;
  • счетчики для учета энергии от трансформатора выполняются выносными, расположенными в соседнем шкафу.

Каждый встраиваемый шкафчик должен иметь соответствующий сертификат безопасности, запирающее устройство, доступное для лиц, прошедших обучение и аттестованных по Правилам электробезопасности, в том числе установка заземляющих устройств обязательна.

Шкаф управления котельной

Шкаф учета с креплениями

Шкаф учета ШУ-12

Советы по выбору

Основные рекомендации по выбору шкафа учета электроэнергии:

  • перед тем, как определиться с выбором, изначально следует учесть место установки. Такое решение может быть определено утвержденным проектом;
  • способ установки определяется исходя из возможностей, в том числе наличием свободного доступа, но при этом учитываются требования Правил и иных нормативов;
  • количество счетчиков, устанавливаемых в шкафу, тоже немаловажный аспект;
  • величина номинального параметра тока. В технических характеристиках шкафа расписаны показатели силы тока и напряжения, на которые он рассчитан;
  • защита корпусной конструкции от воздействия влияния окружающей среды.

Дополнительные рекомендации по выбору шкафа учета электроэнергии:

  • не нужно забывать и о собственной безопасности при выборе устройства, поэтому рекомендуется провести внешний осмотр на наличие острых кромок и заусениц;
  • внешний вид должен соответствовать требованиям эстетичности, то есть непрокрасов, ржавых вкраплений, остаточных деформаций металла, сколов и трещин не должно быть;
  • не нужно оставлять без внимания работоспособность запирающих устройств, то есть предварительно следует проверить открывание и закрывание замка;
  • при возникновении сомнений при выборе следует попросить помощи у специалиста.

Монтаж электрических щитков должен осуществляться специализированной организацией, обладающей правом заниматься данным видом деятельности. Грамотно выбранный и смонтированный шкаф для учета электрической энергии будет способствовать безопасности при обслуживании и точности снятия показаний.
