Какие бывают электрические шкафы, нюансы выбора

Какие бывают электрические шкафы, нюансы выбора

Чтобы обеспечить электрооборудованию на улице высокую защиту от внешних факторов, его стоит поместить в шкаф электрический, который сможет обеспечить необходимую безопасность. Внутри такого изделия сводится нет риска попадания пыли, атмосферных осадков, перепадов температуры на элементы проводки, счетчик, предохранители.

Какими бывают

Чтобы понять, какой именно электрический шкаф управления необходим, важно понять его основное назначение и определить присущие ему функции.

Основное назначение шкафа электрического заключается в обеспечении выполнения следующих функций:

  • обеспечение высокого уровня безопасности во время обслуживания электросети благодаря заземлению;
  • создание оптимальных условий для функционирования электрооборудования учета.

Чтобы соответствовать высоким критериям безопасности и надежности, изготавливаются современные боксы для уличных электросчётчиков из разных материалов с высокими эксплуатационными характеристиками. Наиболее распространены в нашей стране варианты из:

  • металла — высокопрочные и надежные модели, которые способны обеспечить электрооборудованию оптимальные условия функционирования. Для их изготовления используется нержавеющая сталь;
  • пластика — это более безопасные при работе с электричеством модели, которые обладают высокими эксплуатационными параметрами, служат длительное время. Они уберегают человека от риска поражения электрическим током. Пластиковый уличный шкаф стоек к износу, долговечен, хоть и мало эстетичен.
Металлический шкаф
Металлический
Пластиковый шкаф
Пластиковый

Отличаются силовые шкафы по способу монтажа:

  • навесные или настенные — монтируются на поверхность стены, поэтому зачастую имеют компактные размеры, незначительный вес, но при этом прочны, функциональны. Настенный шкаф долговечен и практичен;
  • напольные — силовые шкафы такого вида в большинстве случаев подбираются для установки на крупных промышленных объектах, так как имеют внушительные размеры, приличную стоимость, высокую функциональность.
Навесной шкаф
Навесной
Напольный шкаф
Напольный

Исходя из особенностей расположения, боксы для счетчика электроэнергии бывают:

  • встроенными или скрытыми — отличаются высокой эстетикой, не выпирают над поверхностью стены, скрывая содержимое. Но для монтажа такой модели потребуется иметь или обустроить нишу, проштробить каналы под кабеля;
  • внешними (накладными, открытыми) — отличаются более простым монтажом, так как навешиваются на электрооборудование при помощи саморезов.

Также отличаются модели для счётчика между собой по количеству автоматов, которые в них помещаются. К примеру, наименее вместительное изделие предназначается под 2 автомата. Также бывают шкафчики под 12, 36, 54 и более модулей.

Щит электрический встраиваемый
Встраиваемый
Электрический шкаф
Внешний

Варианты крепления

Сегодня можно встретить разные по способу монтажа модели ящиков для электрических щитков. Навесной вариант монтируется на стену таким образом, чтобы не касаться поверхности земли. Для этих целей потребуется специальное оборудование и крепежные элементы. Напольный устанавливается непосредственно на бетонное основание или землю.

Если речь идет об установке встроенной модели шкафа электрического, то предварительно в нише потребуется проштробить отверстия под кабель. Главное, чтобы стена не была несущей, так как штробить такую поверхность категорически запрещается.

Если ниши нет, можно организовать своими руками фальшстену с нишей, используя для этих целей гипсокартон. Далее туда помещают электрощиток, стенки которого предварительно промазаны клеевым составом. Также стоит дополнительно закрепить конструкцию с помощью саморезов и гипса для большей надежности и только потом переходить к прокладке кабелей и установке электрооборудования.

Вариант наполнения

Варианты крепления

Для чего используются электрические шкафы

Устройство

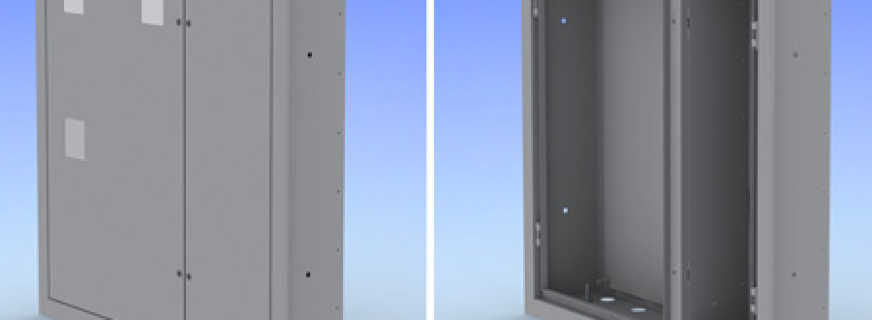

Корпус электрического шкафа изготавливается из листов стали или пластика с толщиной от 0.5 до 0,8 мм, а монтажная панель — из стали с толщиной от 1 до 1.5 мм. Изделия могут производиться как бескаркасная конструкция для подвешивания или напольного монтажа с дверью, экраном или фальшпанелью. Стенки шкафчика покрываются по методу порошкового окрашивания атмосферостойким покрытием с внешней стороны, а изнутри они оцинкованы. Это наделяет их высокой прочностью, стойкостью к износу и влиянию внешних факторов окружающей среды. В зависимости от размера модели меняется ее вес. Ящик навесной для электросчетчика состоит из следующих элементов.

Основные элементы конструкции Характеристика
Дверца Позволяет надежно закрыть агрегаты внутри шкафа от доступа посторонних, влияния атмосферных осадков, пыли.
Каркас Изготавливается из металла, пластика, может иметь особое покрытие, повышающее эксплуатационные качества.
Дин рейка Позволяет закрепить автоматы и счетчик.
Монтажные отверстия, полуотверстия для прокладки кабелей У некоторых пластиковых изделий они представлены отметками в местах, наиболее удобных для сверления, или выламывающимися лючками. Металлический навесной шкаф имеет заранее организованные отверстия.

Более дорогие модели могут иметь дисплей с сенсорным управлением, запорные механизмы разного вида, другие комплектующие элементы. Чем больше функций способен выполнить ящик, тем более высокую цену за него потребуют продавцы.

Корпус металлический

Металлический бокс

Небольшой шкаф

Характеристики

В зависимости от типа уличного шкафа для оборудования может меняться его внешний вид. Открытые модели не имеют дверок, а закрытые изделия укомплектовываются одной или двумя дверцами. Дверка оснащается замком со специальной вставкой, выступающей надежной гарантией водонепроницаемости конструкции. В открытом состоянии она отклоняется на угол не меньший 120°.

Чем выше класс защиты IP, характерный конкретному шкафу, тем более комфортные условия функционирования обеспечиваются электроагрегатам внутри него. Эта характеристика определяет степень изоляции агрегатов от негативных факторов: пыли, ультрафиолета, грязи. Более высокому классу защиты соответствует большая цифра после букв IP. К примеру, модель IP20 – это квартирный вариант, то есть, подходит для монтажа в городской квартире, так как не обладает высокой степенью защиты от повышенной влажности воздуха. В тоже время, IP 21 – 2З устанавливают в закрытых помещениях без отопления, а конструкции с классом защиты IP44 можно монтировать на открытом воздухе, но под козырьком. Уличные конструкции должны иметь класс защиты IP54 и 66.

Дизайн конструкции в целом меньше всего требует внимания потребителя при выборе, так как не оказывает существенное влияние на функциональность изделия.

Характеристики Исполнение
Стойкость к высоким/низким температурам Способны выдержать без последствий температуру окружающего воздуха в пределах от -40 до +400С.
Масса От 2 и не более 20 кг.
Толщина стенок От 0.5 до 0,8 мм.
Возможность управления Ручное, электронное.
Количество устанавливаемых автоматов От 1 до 54 и более.
Рекомендуемая высота установки Для щитов по ПУЭ — на уровне не выше 2,2 м, но не ниже 0,4 м. от уровня пола. Для ВРУ щитов для приборов учёта электроэнергии — на уровне 1,7 м.

Низковольтный шкаф

Распределительные шкафы

Распределительный электрический шкаф

Силовой шкаф

Системы электрических распределительных шкафов

Критерии подбора

Если принято решение подобрать навесной ящик бокс для учета электроэнергии или иного вида оборудования, обратите внимание на следующие факторы:

  • присутствуют ли отверстия для подвода кабелей от столба, а также вывода их на строение. Если их нет, потребуется обзавестись оборудованием для организации подобных отверстий своими силами. А это дополнительные временные и денежные затраты, поэтому более удобны модели с заранее продуманными отверстиями;
  • оснащена ли модель окошком для снятия показаний. Это очень удобно, ведь не придется каждый раз вскрывать ящик при необходимости передать показания поставщику услуг. Если же окошка нет, то модель должна иметь меньшую цену;
  • можно ли опломбировать конструкцию. В ряде случаев пломбировка является обязательным условием эксплуатации электрооборудования. Если выполнить эту операцию на ящике нет возможности, его приобретать нецелесообразно;
  • есть ли места для монтажа автоматического выключателя.

Крайне важна такая характеристика модели, как влагостойкость. Она определит, насколько надежно шкаф защитит электрооборудование от влаги. Данный параметр производители указывают в инструкции к товару буквами IP и стоящими после них цифрами. Для бытовых потребителей подойдут варианты с маркировкой от IP20 (в данном случае оборудование будет ограждено от риска засорения частичками пыли размером от 12,5 мм, но не от повышенной влажности) и до IP65 (данные боксы обеспечат агрегатам внутри себя надежную защиту от пыли, влаги, брызг дождя). Для установки на улице лучше предпочесть варианты с маркировкой от IP54. Чем выше степень защиты изделия, тем более высокую стоимость оно будет иметь. Но излишняя экономия на данном этапе может быть совершенно нецелесообразна, так как в ящике без высокого уровня влагозащиты оборудование может быстро придти в негодность.

Если говорить о производителе подобной продукции, то более популярны на отечественном рынке модели «Электропласт», Mekas, ИЭК, TDM, Legrand. Стоит отметить, что специалисты советуют подбирать электросчетчик и бокс к нему от одного производителя, так как именно в этом случае полностью стыкуются прибор учета и ящик.

Дизайн (форма, цветовое решение, фактура внешней панели) является наименее важным фактором при выборе ящика для электрооборудования, так как в большинстве случаев он не влияет на его эксплуатационные качества. Если же хочется подобрать очень красивую модель или ящик в необычном цветовом решении, придется немного переплатить за эксклюзивность.
