Особенности шкафов распределительных силовых, обзор моделей

Особенности шкафов распределительных силовых, обзор моделей

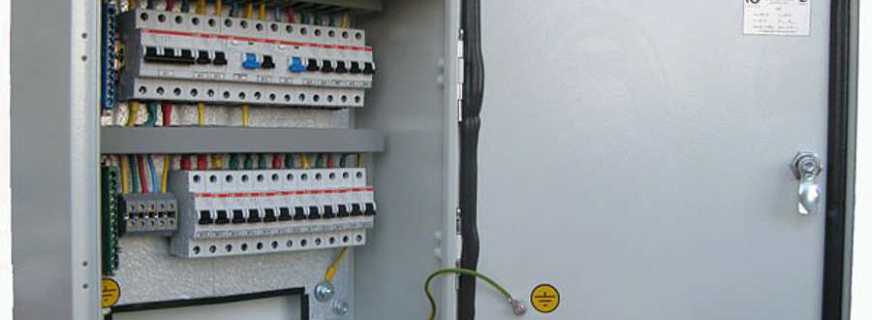

Для размещения приемников и другого оборудования предназначен шкаф распределительный силовой, устанавливаемый на производственных участках, жилых домах и на электростанциях. Данная конструкция позволяет решить множество важных задач, но лишь в том случае, если модель шкафа подобрана правильно.

Назначение и особенности

Шкафы для монтажа силового оборудования могут решать разные задачи, что зависит от их исполнения. Основной функцией является прием и распределение электроснабжения, обеспечение защиты от коротких замыканий электроприемников в случае резкого повышении напряжения в сети.

Работа оборудования осуществляется при:

  • токе переменного или постоянного значения;
  • показателях напряжения 380 В или 220 В;
  • диапазонах частотных характеристик от 50 Гц до 60 Гц.

Шкаф распределительный силовой конструктивно состоит из трех частей:

  • металлический корпус — форма может быть исполнена квадратной или прямоугольной, конструктивные размеры тоже могут быть заданы разными, в зависимости от того, какое будет устанавливаться внутри оборудование. Шкафы, предназначенные для решения особых производственных задач, обычно имеют большие габариты;
  • крепления для энергоприемников и распределителей электроэнергии. Внутри устанавливаются автоматы, стабилизаторы напряжения, приборы для учета и контроля за приемом, а также распределением электроэнергии, вольтметры, предохранители, амперметры, иные, предусмотренные конструкцией приборы;
  • крепежи для крепления DIN реек, кабельных каналов, труб и другого оснащения.

Шкаф вводно-распределительный также выполняется с технологическим отверстием для протягивания кабеля внутри корпуса. Диаметр отверстия предусмотрен для разводки электропроводов с целью подсоединения к электроаппаратам, распределяющим поступающий электрический ток. В простейших конструкциях для прокладывания кабелей и закрепления клеммников устанавливается несколько DIN реек или коробов.

Материал изготовления шкафа

Материал металл

Мебель

Наполнение

Оборудование

Виды

Подразделяются шкафы силовые по нескольким критериям.

Наименование критериев Описание Выполняемые функции
Количество выполняемых функций Оборудование, предназначенное для узкого профиля задач Установка производится на отопительные системы
Многофункциональное Используются распределительные щиты для питания станочного оборудования
По установке Напольные Устанавливаются на прочном горизонтальном основании
Навесные С предусмотренными технологическими отверстиями для осуществления закрепления на вертикальной плоскости
Встраиваемые Обычно эти шкафы индивидуального изготовления и выполняются специально, чтобы разместить предполагаемое оборудование в проемах, нишах или иных пазах в стенах
*Обеспечение удобства при обслуживании Установка внутренняя Для зданий, сооружений,
Установка наружная Шкаф распределительный наружный выбирается исходя из, какого климатического исполнения. Установка производится на открытом воздухе
Классификация по конструкции Комплексные пункты: квартирные, этажные и осветительные Применяются для приема, передачи и распределения энергии в жилых домах
Низковольтные шкафы Выбираются для промышленных целей
Работающие от источника бесперебойного питания При возникновении аварийных или чрезвычайных ситуаций, вследствие развития аварий
Шкаф вводно-распределительный, функционирующий от двух независимых между собой источников питания Широко применяется для решения ответственных производственных задач
Многофункциональное оборудование С помощью его одновременно осуществляется прием, учет, распределение энергии и защита от возможных нештатных ситуаций

*В обоих случаях защита корпусного элемента обязательна. По этому параметру несложно определить приемлемые эксплуатационные характеристики.

Имеется разработка уникального силового оборудования — оптический распределительный щит. С его помощью можно произвести соединение стационарных и оптических кабелей. Неразъемные соединения выполняются в виде пластин.

Встраиваемый шкаф
Встраиваемый
Навесной шкаф
Навесной
Напольный шкаф
Напольный

Размеры и характеристики

Шкафы распределительные силовые ШРС-1 и шкафы распределительные ШР разработаны с целью приема и дальнейшего распределения тока переменных частот максимального значения 50 Гц. Работа осуществляется при номинальном показателе напряжения до 380 В и силе потока электронов до 400 А. Обеспечение защиты отводящих линий осуществляется с помощью предохранителей. Кабеля на входе и выходе могут размещаться сверху или снизу. Показатели характеристик приведены в таблице.

Значение Величина
Рабочее напряжение, номинальный показатель 380 В
Характеристика частотного диапазона, номинальный показатель От 50 до 60 Гц
Напряжение в изоляции, номинальное значение 660 В
Силовая характеристика тока 200А, 250А, 400А
Ток от предохранителей, номинальный показатель 63А, 100А, 250А, 400А
Количество предохранители на установки на фидерах 5 или 8 штук
Исполнение по государственным стандартам IP54
Климатическое исполнение и категория размещения УЗ; У2; УХЛ
Группа эксплуатационных условий М3

Габаритные размеры, выпускаемые производителем 700*350*1600 мм или 500*300*1600мм (где 1 значения обозначают параметры ширины, глубины и высоты). Шкаф распределительный наружный работает при температурном диапазоне от -45 до +40 0С, относительной влажности не выше 80 % при + 150С. Условия по эксплуатации: отсутствие угрозы взрывов и токопроводности, исключение наличия загазованностей агрессивными веществами. Расположение на рабочей поверхности — вертикально с отклонением не более 50 от заданного положения. Шкаф распределительный наружный (ШРН) устанавливается на площадях производственных участков или у жилых зданий.

Габаритные размеры распределительных шкафов

Общий вид и габариты шкафов распределительных

Размеры шкафов

Шкаф силовой с размерами

Шкаф силовой

Правила выбора

 Распределительные шкафы рекомендуется подбирать с учетом комплексных требований:

  • по типу — принимается во внимание основное предназначение и требования по оборудованию системы энергообеспечения;
  • по виду установки — монтаж производится на прочном основании, с креплением на вертикальной плоскости или встроенным в предназначенную конструкцию;
  • по заданным параметрам тока (напряжение, току короткого замыкания или току номинальному);
  • по степени защиты, выбранной исходя из эксплуатации в предполагаемых климатических условиях;
  • по климатическому исполнению.

Шкаф распределительный наружный также имеет механическую защиту и может использоваться в районах с риском сейсмической активности. Шкаф комплектных распределительных устройств выбирается потребителем с учетом места его установки и исполнения.

Выбирать распределительный навесной щиток рекомендуется, основываясь на проектировочное решение, в котором должны присутствовать:

  • рубильники;
  • количество розеток;
  • выключатели и приборы для освещения;
  • питание для электроприборов;
  • кабельные линии.

Количество шкафов распределительных настенных выбирается исходя из суммированного показателя нагрузки. С целью защиты электропроводов от токов короткого замыкания применяют автоматы для переключения на номинальный ток.

Телефонный шкаф следует выбирать по вместимости, исходя из количества размещаемых в нем кабелей. Главным критерием при выборе является его высота, измеряемая в юнитах. Для телефонных кабелей выбирается: шкаф распределительный навесной или напольный. Последние выпускаются размерами глубины 600, 800 или 1000 мм. При необходимости установки источника бесперебойного питания следует выбирать оборудование глубиной от 800 до 1000 мм, а при предполагаемом монтаже АТС или коммутатора можно обойтись 600 мм. Для настенных шкафов заданная глубина — 450, 500 или 540 мм.
