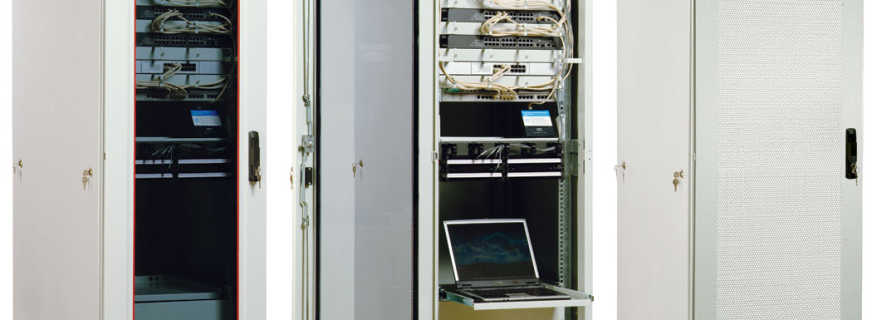

Какие существуют телекоммуникационные шкафы, обзор моделей

Какие существуют телекоммуникационные шкафы, обзор моделей

Организация коммутации узлов на предприятиях связи осуществляется с использованием большого количества оборудования. Для обеспечения надежности, сохранности, целостности аппаратуры используется телекоммуникационный шкаф, модели которого могут отличаться по некоторым характеристикам.

Назначение

Шкаф для телекоммуникаций – изделие, выполненное из прочного материала, предназначенное для размещения в нем коммутационного оборудования, устройств питания, а также других компонентов системы связи. Такое приспособление широко применяется в телекоммуникационной индустрии, так как решает массу проблем:

  • обеспечивает надежную защиту оборудования от кражи или несанкционированного доступа;
  • позволяет аккуратно разместить маршрутизаторы, коммутаторы и другое оборудование, осуществить надежное подключение, корректную маркировку;
  • обеспечивает нормальный температурный режим и оптимальные условия для работы телекоммуникационного оборудования;
  • предохраняет средства связи от воздействия пыльной и влажной среды;
  • защищает аппаратуру от воздействия электромагнитных помех.

Существуют различные типы телекоммуникационных шкафов, каждый из которых используется в зависимости от предназначения.

Поставщик сетевого оборудования

Прогрессивные технологии

Шкаф телекоммуникационный настенный

Электромонтажные шкафы

Разновидности

Различают несколько видов подобной мебели, к основным из которых можно отнести:

  • универсальные;
  • серверные;
  • компьютерные;
  • монтажные.
Компьютерный шкаф
Компьютерный
Шкаф монтажный настенный
Монтажный
Универсальный телекоммуникационный шкаф
Универсальный
Серверный телекоммуникационный шкаф
Серверный

Универсальные

Эта категория представлена 19 дюймовыми изделиями. Шкаф телекоммуникационный напольный универсальный представляет собой конструкцию общего назначения, которая монтируется в пол. Оснащена металлическими, перфорированными или стеклянными дверьми. Некоторые производители изготавливают изделия с распашными дверьми под заказ. Как напольные, так и настенные модели могут быть сборной или сварной конструкции. Сборные обладают наилучшей мобильностью, а сварные стационарные – более прочны.

Особого внимания заслуживают пыле, влагозащищенные и всепогодные телекоммуникационные шкафы. В первом случае специальная система вентиляции и воздушные фильтры предотвращают попадание пыли, водяного тумана и частичек летучих веществ вовнутрь, что позволяет монтировать его в помещениях с неблагоприятными условиями. Второй тип шкафов может быть установлен на улице, он утепляется соответствующим образом, герметизируется от внешних воздействий, а в его конструкции предусмотрен кондиционер.

Удаленный мониторинг позволяет контролировать уровень температуры во всепогодном телекоммуникационном шкафу в любое время.

В современных условиях, чтобы защитить дорогостоящее оборудование от порчи и хищения, многие провайдеры выбирают для размещения шкаф телекоммуникационный антивандальный, который обладает сварной и более прочной конструкцией. Он также отличается наличием подиума и цоколя, а его дверцы оснащены замком. Шкаф телекоммуникационный настенный антивандальный экономит рабочее пространство, так как размещается на стене. Это и есть основное преимущество настенных моделей.

Для увеличения уровня пожаробезопасности шкаф телекоммуникационный антивандальный настенный или климатический дополняется гравитационными шторками, которые предотвращают скапливание водорода, выделяющегося при работе аккумуляторов. Если же возникла угроза взрыва, тогда шторки закрываются, перекрывают шкаф, а лишний кислород сгорает, нанося несущественные повреждения аппаратуре. Монтируя телекоммуникационные шкафы и стойку используются специальные отверстия на стенках изделия, вверху и внизу модели оснащены кабельными вводами, стандартная комплектация включает наличие заземления.

Универсальная напольная конструкция

Универсальные шкафы

Шкаф универсальный

Серверные

Широкую популярность приобрели серверные боксы: шкаф телекоммуникационный напольный, так же, как и шкаф телекоммуникационный настенный разборный применяется для следующих целей:

  • для монтажа распределительных щитков в зданиях и сооружениях;
  • для защиты коммутационного оборудования, вычислительной техники и приборов;
  • для оснащения аппаратуры корпусами в IT центрах и других объектах обработки данных.

Все модели кейсов создаются таким образом, чтобы соответствовать высоким требованиям производства. Они обладают отличными пыле и влагозащитными свойствами, эргономичным дизайном, высоким классом защиты от механических повреждений. В некоторых моделях предусмотрена возможность крепления кейсов друг к другу, для удобства пользователей двери таких изделий открываются широко. Серверный телекоммуникационный шкаф оснащен кабельными и вентиляционными отверстиями.

Как выбрать серверный телекоммуникационный шкаф

Шкаф серверный напольный

Как собрать серверный шкаф

Компьютерные

Это одна из разновидностей серверных боксов, укомплектованных рейками в 19 дюймов. Такой шкаф телекоммуникационный настенный разборный оснащен полками, предназначенными для размещения монитора, клавиатуры, системного блока, коммутаторов и других компонентов сети. Существуют напольные модели: тот и другой тип боксов устанавливают в помещениях магазинов, офисов, складов, лабораторий, заправочных станций, цехов, а также на других объектах. Изделие отлично защищает аппаратуру от негативных внешних воздействий: влажности, резкого перепада температур, агрессивной среды или от преднамеренной порчи кем-либо из посторонних.

Модель довольно эргономична, обладает выдвижной полкой для клавиатуры, секцией для монитора высотой 11U и отделением для аппаратуры в 22U.

Нужно отметить, что U – юнит является международной единицей измерения высоты оборудования связи. Один юнит равен 44,45 мм. Монитор в таких моделях находится на уровне глаз, а клавиатура – на уровне рук, что очень удобно для пользователя. Боксы оснащены вентиляционными фильтрами, стеклянными или металлическими дверьми, а также всем необходимым для нормального функционирования и защиты аппаратуры.

Компьютерная модель шкафа

Шкаф для компьютера

Шкаф компьютерный

Монтажные

Монтажные шкафы, как правило, устанавливают в общественных учреждениях для совместного размещения следующих агрегатов:

  • активного или пассивного сетевого оборудования малого веса;
  • кабельного коммутационного оборудования;
  • серверов;
  • источников бесперебойного питания.

На данный момент предъявляются высокие требования к этой категории изделий, они должны отвечать следующим требованиям:

  • обеспечивать размещение всех необходимых составных частей сети;
  • обладать высокой плотностью монтажа;
  • обеспечивать удобство и простоту монтирования компонентов;
  • отвечать высоким требованиям к безопасности.

Оптимальный шкаф телекоммуникационный напольный или подвесной должен обладать подходящей для помещения конструкцией, позволяющей грамотно разместить кабеля и оборудование, обеспечить нормальный температурный режим и безопасность. Кроме этого, обладать высоким уровнем защиты против несанкционированного пользования и эстетичным дизайном.

Монтажные шкафы

Монтажный шкаф напольный

Шкаф монтажный

Основные характеристики

Помимо всего, шкафы должны отвечать ряду обязательных требований, обеспечивающих удобство и надежность их эксплуатации.

Вместимость

Говоря о габаритах изделия, нужно отметить, что и шкаф телекоммуникационный напольный, и подвесной характеризуются такими параметрами, как ширина, глубина и высота. Именно от них зависит вместимость объекта. Специалистами не может быть упущен из виду такой важный нюанс, как высота рабочего пространства.

Шкаф телекоммуникационный настенный разборный обладает рядом преимуществ, однако зачастую обладает некоторыми ограничениями емкости. Если требования проекта к телекоммуникационным боксам довольно высоки, тогда выбор следует остановить на напольных конструкциях. Шкаф телекоммуникационный напольный вмещает до 48 юнитов, а его максимальная глубина составляет 1300 мм.

Выбор вместимости шкафа осуществляется с учетом не только настоящих потребностей, но и будущих. Перспективные возможности развития оцениваются высококвалифицированными специалистами, они также предусматривают возможность дополнительной установки силовых розеток, панелей для вентиляторов, других вспомогательных элементов в будущем.

Материал изготовления

Данная мебель может быть изготовлена из различных материалов, которые также влияют на срок ее эксплуатации:

  • сталь — один из материалов, предназначенных для всех условий эксплуатации. Выдерживает механические удары, предотвращая деформацию оборудования, отлично защищает емкость от проникновения влаги, пыли, мусора, масла, других агрессивных веществ. Специальное алуцинковое покрытие обеспечивает защиту от электромагнитных помех. Шкаф телекоммуникационный настенный разборный, выполненный из стали, может быть эксплуатирован во взрывоопасной среде, только если соответствует требованиям АТЕХ;
  • нержавеющая сталь — изделиями из этого материала оснащают промышленные, пищевые, фармацевтические предприятия, в которых повышены гигиенические и антикоррозионные требования. Из нержавеющей стали изготавливают уличный всепогодный или климатический шкаф, допускается их эксплуатация во взрывоопасной среде;
  • другие материалы — современные технологии позволяют получать практичные шкафы из изоляционного полиэфирного пластика, армированного стекловолокна, поликарбоната, ABS. Такие изделия нашли применение в современной телекоммуникационной индустрии, они защищают оборудование в самых сложных условиях. В продаже существуют также модели, изготовленные из алюминия.
Стальной шкаф
Сталь
Шкафы из нержавеющей стали
Нержавеющая сталь

Контроль доступа

Производители шкафов позаботились о надежности и безопасности оборудования, оснастив их надежными принадлежностями для запирания. Существуют конструкции с такими элементами:

  • ручками и замками;
  • классическими замками;
  • блокировочными ручками;
  • ручками с замковым механизмом или металлическим кулачком;
  • системами блокировки;
  • замками с нажимной защелкой.

Все элементы соответствуют современным требованиям безопасности, не пропускают пыль или влагу, легки в установке, надежны в эксплуатации. Для мониторинга целостности и сохранности аппаратуры шкаф оснащается системой сигнализации.

Соленоидный замок для шкафа
Соленоидный замок
Контроль доступа
Элементы контроля доступа

Климатические факторы

Оптимальный режим температуры и влажности – это условие, от которого зависит функциональность дорогостоящих компонентов сети, долговечность оборудования, качество предоставляемых провайдером услуг. Арсенал средств включает устройства вентиляции, нагрева или охлаждения. Шкаф телекоммуникационный настенный разборный или напольный может быть дополнен следующими видами устройств, регулирующих эти характеристики:

  • термостатами;
  • электрическими нагревателями;
  • кондиционерами;
  • теплообменниками;
  • устройствами естественной или принудительной вентиляции;
  • устройствами регулирования температуры.
Кондиционер для шкафа
Кондиционер
Теплообменник для шкафа
Теплообменник
Термостат для шкафа
Термостат

Советы по выбору

Выбор того или иного шкафа – очень серьезный шаг, поэтому перед этим следует принять во внимание некоторые советы. Основные рекомендации представлены в следующей таблице.

Вопрос Ответ Рекомендации
В какой среде планируется эксплуатация
  • внутреннее пользование на промышленных предприятиях;
  • для внутреннего пользования на предприятиях с повышенными требованиями гигиеничности;
  • для внутренней или внешней особо опасной среды.
  • стальные;
  • из нержавеющей стали;
  • пластиковые.
Существуют ли ограничения по размеру Ширина, высота, глубина. Следует предварительно оценить ситуацию и проверить размеры шкафа.
Важна ли герметичность, а также защита от механических повреждений
  • степень защиты IP;
  • степень защиты IK.
Нужно обратить внимание на данные критерии.
Каким будет вид монтажа
  • напольный;
  • настенный;
  • на колоне.
Существуют различные виды крепления: проушины, цоколи, крепежи.
Есть ли необходимость заглядывать вовнутрь
  • обзорные окна;
  • дверные окна;
  • прозрачные окна из акрила.
Если необходимо осуществлять мониторинг без необходимости открытия дверей, целесообразно выбрать один из представленных видов.
Как будет прокладываться кабель
  • по стойкам;
  • по рейкам.
В зависимости от потребностей, выбирается один из видов: держатели кабельных каналов, поперечные рейки, кабельные хомуты.

При выборе подходящего экземпляра нужно предусмотреть возможность подъемно-транспортных мероприятий, необходимых для доставки изделия.

Немаловажное значение имеет наличие устройств для поддержания температурного режима, о которых уже было сказано. Эстетическая привлекательность – также важна, современные производители выпускают шкаф телекоммуникационный настенный антивандальный в различных цветовых решениях.
