Какие существуют вытяжные шкафы, правила выбора

Какие существуют вытяжные шкафы, правила выбора

Для проведения исследований, анализов и опытов с токсичными веществами применяется вытяжной шкаф, который часто используется в промышленном производстве, научных лабораториях и учебных заведениях. Применение токсичных, взрывоопасных химических веществ может представлять опасность для персонала или оборудования, а качественная вытяжная система обеспечит безопасность и отличный результат работы.

Особенности и характеристики

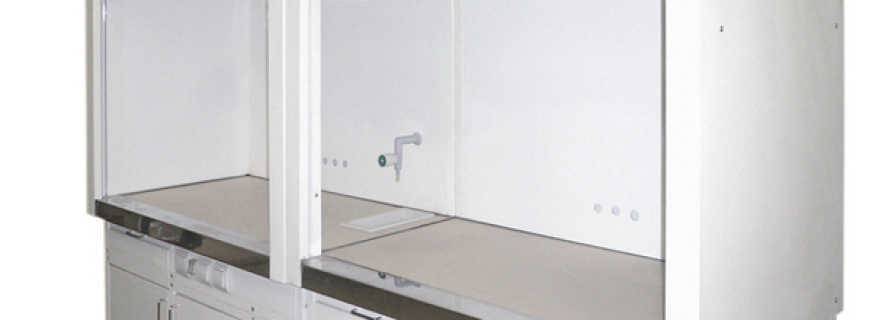

Шкаф вытяжной лабораторный — это прочная каркасная конструкция, изготовленная из химически устойчивых материалов. Основными элементами шкафа являются рабочая камера, каркас, вытяжной купол. Дополнительно могут снабжаться подводом воды, сжатого воздуха, вакуумным насосом, нагревательными панелями, защитными экранами, а также удобными подвесными тумбами для хранения различных вещей.

Размер оборудования может быть разным и определяется исходя из потребностей предприятия. Рабочая плоскость характеризуется повышенной прочностью, каждая деталь легко очищается и дезинфицируется химическими растворами. Для процессов с применением горючих и взрывоопасных веществ используют особые конструкции, защищенные от взрыва, их может быть 1 или больше. Такие модели отличаются исключительной прочностью, обеспечивают безопасность персонала.

Шкаф вытяжной демонстрационный отличается тем, что его боковые и задние панели изготавливаются из прозрачного оргстекла. Часто закупается для школы в кабинет химии, а также средние специальные и высшие учебные заведения.

Вытяжной шкаф для лаборатории может иметь такие технические характеристики:

  • различная площадь рабочей плоскости;
  • наличие или отсутствие мойки;
  • разная мощность вытяжки;
  • подвод воды или газа;
  • регулируемый поток воздуха;
  • наличие или отсутствие вакуумного насоса;
  • уровень стойкости к повышенным или пониженным температурам, химическим воздействиям, возможным ударам, другим повреждениям.

Вытяжная мебель

Вытяжные лабораторные шкафы

Вытяжные шкафы общего назначения

Разновидности

Наиболее популярная модель — это шкаф вытяжной и мойка, предназначенный для мытья лабораторной посуды и оборудования. Такая конструкция оснащается краном для подачи воды, выключателями, раковиной с одной или двумя чашами, защитными экранами с подъемным механизмом, несколькими зонами вытяжки, светильниками. Описание и характеристики могут быть изменены или расширены.

В промышленных лабораториях востребованы титровальные конструкции. В таких моделях устанавливаются защитные перегородки из высокопрочного закаленного стекла, светильники, несколько вытяжных зон, патрубки для подачи воды, вакуумные насосы, а рабочая поверхность изготавливается из цельной керамической плиты и подставки из нержавеющей стали.

Для манипуляций с легковоспламеняющимися жидкостями используется специальный шкаф вытяжной для работы с ЛВЖ. Покупателям следует обратить внимание, что символ «J» обозначает наличие тумбы для хранения жидкостей по американским стандартам, а «D» — по европейским.

В оборудовании для работы с ЛВЖ должны применяться взрывоустойчивые светильники!

Для выпаривания кислот предназначен шкаф вытяжной химический, произведенный из цельного полипропилена — высокотехнологичного материала, устойчивого к агрессивным воздействиям. Также существуют специальные ШВ для контроля нефтепродуктов на нефтеперерабатывающих предприятиях. Школьная лаборатория или кабинет химии также могут оснащаться вентиляционной системой, соответствующей видам проводимых работ. Шкаф вытяжной панорамный предназначается для демонстрации опытов перед аудиторией. Для лучшего обзора задняя панель изготавливается из стекла.

Вытяжной шкаф химический
Химический
Стол лабораторный пристенный титровальный
Титровальный
Шкаф вытяжной для проведения работ с ЛВЖ
Для работ с ЛВЖ
Шкаф вытяжной с мойкой
С мойкой

Материалы изготовления

В зависимости от потребностей лаборатории или химического производства материал, из которого производится вентиляционное оборудование, может отличаться:

  • нержавеющая сталь характеризуется прочностью и долговечностью, используется для муфельных печей и прочих конструкций;
  • ПВХ отличается небольшим весом, способен выдерживать температуру до 650С;
  • стеклопластик подходит для работы с кислотами, переносит температуру до 1300С, как правило, внутри нет металлических элементов;
  • шкаф вытяжной на алюминиевом каркасе применяется в фармацевтических, диагностических, экологических, других подобных лабораториях.

Для производства столешниц ШВ применяется:

  • керамогранит в виде цельного куска или отдельных плит;
  • меламин;
  • фанера с водостойким покрытием;
  • нержавеющая сталь;
  • стекло;
  • высокопрочный ламинат.

С учетом возможностей производства элемент может быть произведен из любых перечисленных материалов, чтобы обеспечить потребности лаборатории.

Вытяжные шкафы

Лабораторная мебель

Модель вытяжного шкафа

Форма и размеры

Выбирая вентиляционное оборудование, необходимо учитывать размеры столешницы, а также высоту конструкции. Стандартные габариты, как правило, составляют:

Ширина, мм 800, 900, 1200, 1500, 1800
Глубина, мм 750, 850, 950
Высота, мм 2200, 2400, 2600

Оборудование должно иметь вместительную рабочую камеру, которая позволит свободно проводить необходимые манипуляции. Высота полок также играет роль. Работа персонала связана с повышенным риском, поэтому важно обеспечить должный уровень комфорта и минимизировать возможные угрозы. Ещё одна важная деталь — это механизм открытия рамы. При небольшой высоте потолков невозможно использовать шкаф с подъемной рамой, более подходящий вариант — рама раздвижная.

Большинство производителей имеют возможность изготавливать ШВ по индивидуальным заказам, учитывая особенности производства. В этом случае габариты, форма и даже сама конструкция могут быть изменены, чтобы лучше соответствовать потребностям заказчика. конструкция могут быть изменены, чтобы лучше соответствовать потребностям заказчика.

Габаритный чертеж вытяжного шкафа

Принципиальная схема притока и вытяжки в вытяжных шкафах

Продувочный шкаф для вытяжной вентиляции

Размеры вытяжных шкафов

Шкаф вытяжной для муфельных печей
